Po wymianie przerywacza w ciągniku kierunkowskazy mogą świecić ciągle albo wcale, nawet gdy nowa część pasuje do kostki. Zwykle zacisk 49 łączy się z zasilaniem, a 49a z przełącznikiem kierunków, ale przed podłączeniem trzeba jeszcze dopasować napięcie i układ pinów.
Oznaczenia na obudowie są ważniejsze niż układ pinów
- 49 to wejście zasilania, a 49a to wyjście impulsowe.
- 31 oznacza masę; dodatkowe zaciski, takie jak C2, mogą obsługiwać kontrolkę przyczepy.
- Przed montażem dopasuj napięcie instalacji i obciążenie lamp do danych przerywacza.
- Przy LED-ach użyj modułu, który jest do nich przeznaczony. Nie każdy przerywacz współpracuje z małym obciążeniem.

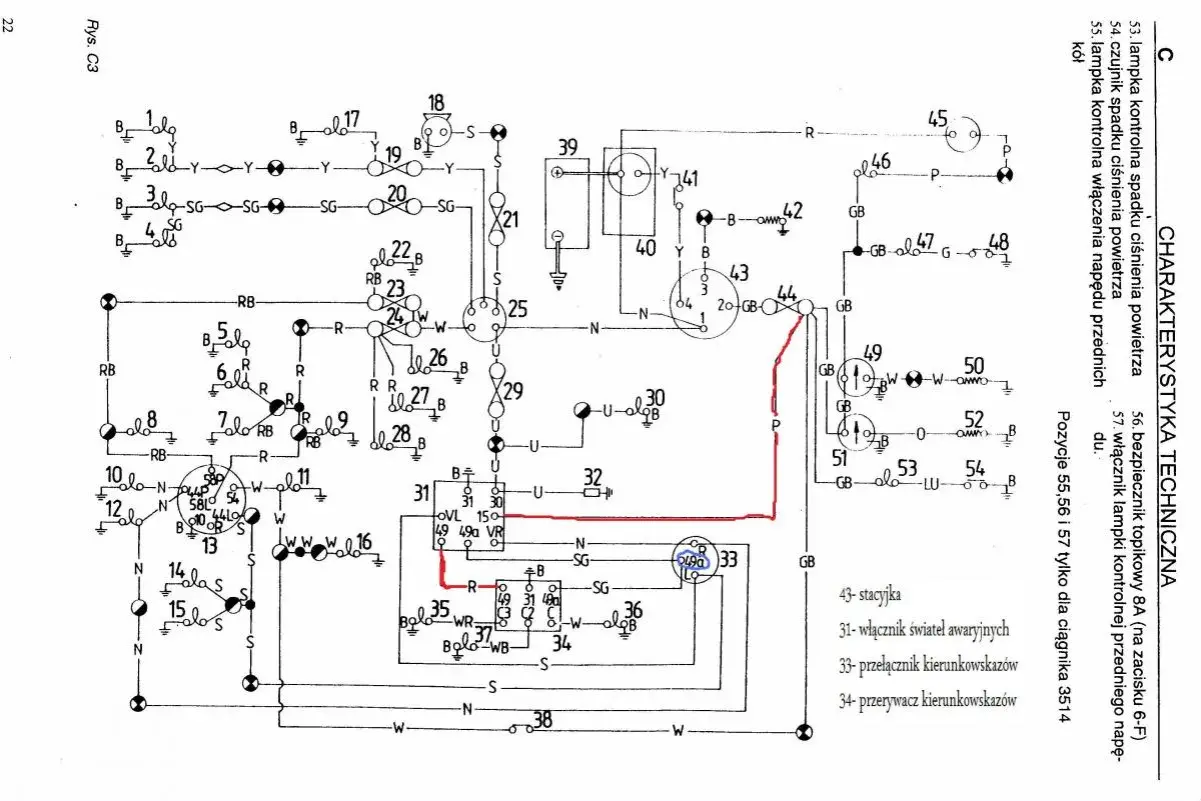

49 zasila przerywacz, a 49a wysyła impulsy do przełącznika
Najwięcej pomyłek zaczyna się od kostki, która wygląda znajomo, ale ma inny układ styków. Oznaczenia opisują funkcję zacisku, natomiast jego położenie może się różnić między modelami.
| Zacisk | Funkcja | Typowe połączenie |
|---|---|---|
| 49 | Wejście zasilania | Plus z obwodu kierunkowskazów, zwykle przez bezpiecznik |
| 49a | Wyjście przerywane | Wejście przełącznika kierunkowskazów lub układu świateł awaryjnych |
| 31 | Masa | Punkt masowy instalacji, jeśli przerywacz wymaga osobnego przewodu |
| C, C2, C3 | Dodatkowe wyjścia kontrolne | Kontrolka ciągnika lub sygnalizacja przyczepy, zgodnie ze schematem danego modelu |
W materiałach technicznych HELLA zaciski 31, 49 i 49a opisano odpowiednio jako masę, wejście i wyjście. C2 może służyć do lampki sygnalizującej awarię kierunkowskazów pierwszej przyczepy. Nie traktuj jednak literowego oznaczenia jako uniwersalnego pinoutu: przed wpięciem sprawdź nadruk na obudowie i schemat konkretnego przerywacza.
Przerywacz dobiera się do instalacji i obciążenia lamp
Podobna kostka nie gwarantuje zgodności elektrycznej. Najpierw odczytaj napięcie instalacji ciągnika, a potem sprawdź, jakie lampy obsłuży przerywacz i czy uwzględnia przyczepę.
Przykładowo ME-6 jest opisany jako przerywacz do instalacji 12 V, z obciążeniem 3 × 21 W + 3 W, stosowanym między innymi w wybranych ciągnikach Ursus. Sam napis „12 V” nie wystarcza jednak do potwierdzenia zamienności: muszą zgadzać się także funkcje styków i obciążenie przewidziane dla układu.
W ciągniku z instalacją 24 V potrzebny jest przerywacz przeznaczony do takiego napięcia. Przykładowo karta produktu HELLA IS 243 podaje 24 V oraz obciążenie jednej strony obejmujące lampy 2 × 21 W, dodatkową lampę 21 W i kontrolkę 10 W. To pokazuje, dlaczego sama liczba pinów nie wystarcza do wyboru części.
Przy LED-ach liczy się zgodność modułu, nie sam typ lampy
Po zamianie żarówek na LED-y stary przerywacz może migać zbyt szybko lub przestać pracować prawidłowo, bo elektroniczny układ wykrywa inne obciążenie. Nie oznacza to jednak, że każda instalacja LED wymaga dokładania rezystorów.
W nocie technicznej HELLA dla przerywacza zgodnego z ISO 13207-1 opisano układ, który rozpoznaje określony impuls energetyczny z lamp LED i może współpracować z żarówkami oraz zgodnymi z normą LED-ami w różnych kombinacjach. Dla opisanego rozwiązania impuls odpowiadający żarówce 21 W jest sprawdzany po włączeniu lampy w przedziale 100–130 ms. Wniosek jest praktyczny: jeśli moduł i lampy są zgodne z takim rozwiązaniem, dokładanie rezystora „na wszelki wypadek” może być zbędne; w pozostałych przypadkach sprawdź wymagania producenta przerywacza.
Podłącz przewody według funkcji, a potem sprawdź każdą stronę
Przed pracą wyłącz zapłon i odłącz akumulator zgodnie z instrukcją maszyny. Za rozsądny punkt wyjścia uważam identyfikację przewodów miernikiem i schematem, nie dobieranie ich po kolorze, szczególnie gdy wiązka była wcześniej naprawiana.
- Odczytaj oznaczenia zacisków na starym i nowym przerywaczu. Zapisz, które przewody trafiają do zasilania, wyjścia, masy i kontrolek.
- Porównaj napięcie znamionowe oraz dopuszczone obciążenie nowej części z instalacją ciągnika i lampami, także tymi na przyczepie.
- Podłącz przewód zasilający do 49, przewód prowadzący do przełącznika do 49a, a osobną masę do 31. Dodatkowe styki podłączaj tylko wtedy, gdy przewiduje je schemat.
- Sprawdź jakość konektorów i masy. Zabezpiecz połączenia przed wilgocią i drganiami, które w maszynie rolniczej szybko ujawniają luźny styk.
- Podłącz akumulator i przetestuj lewy kierunek, prawy kierunek, światła awaryjne oraz kontrolkę przyczepy, jeśli jest w układzie.
Jeśli oznaczenia części nie pasują do przewodów, nie próbuj kolejnych kombinacji „na próbę”. Najpierw ustal funkcje przewodów, bo przypadkowe podanie zasilania na niewłaściwy zacisk może uszkodzić przerywacz lub instalację.
Objaw po montażu podpowiada, gdzie szukać usterki
Nowa część już siedzi w gnieździe, ale kierunkowskaz dalej zachowuje się dziwnie? Zanim wymienisz przerywacz ponownie, dopasuj objaw do obwodu, który nie działa.
| Sytuacja lub objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Nie działa żadna strona | Brak zasilania na 49, słaba masa na 31 albo źle dobrany przerywacz | Sprawdź bezpiecznik i napięcie na wejściu; porównaj oznaczenia styków z dokumentacją części |
| Migają za szybko | Przepalona żarówka, słaby styk, niewłaściwe obciążenie lub moduł nieprzystosowany do LED | Sprawdź wszystkie lampy po danej stronie, również na przyczepie, i zweryfikuj zakres obciążenia przerywacza |
| Lampy świecą ciągle | Pomylenie wejścia z wyjściem albo usterka przełącznika | Sprawdź, czy zasilanie trafia na 49, a wyjście 49a prowadzi do właściwego obwodu |
| Ciągnik miga, ale po podłączeniu przyczepy rytm się zmienia | Przerywacz lub układ kontroli nie obsługuje przewidzianego obciążenia przyczepy | Sprawdź oznaczenie obciążenia i funkcję wyjścia kontrolnego, na przykład C2 |
| Po włączeniu przepala się bezpiecznik | Zwarcie w kostce, wiązce, lampie albo błędne połączenie | Wyłącz zasilanie i znajdź zwarcie przed ponowną próbą; nie zastępuj bezpiecznika większym |
Zostaw stary schemat przy ciągniku
Przed demontażem zrób zdjęcie kostki i zanotuj oznaczenia przewodów. Taka krótka notatka pomaga przy kolejnej naprawie, zwłaszcza gdy instalacja ma dodatkowe kontrolki lub gniazdo przyczepy, a układ kabli nie odpowiada już fabrycznemu schematowi.
Jeśli mimo prawidłowego napięcia i połączeń kierunkowskazy nadal nie działają, szukaj przerwy w wiązce, skorodowanej masy albo usterki przełącznika. Przerywacz jest tylko jednym elementem całego obwodu, więc wymiana kolejnej części bez sprawdzenia przewodów może nie rozwiązać problemu.
